HL-gs全伺服电脑高速贴面机

局部介绍

A部预码纸部

备用堆纸台可在不停机状态下放好下一批面纸，沿导轨推入

纸台，定位准确，

工作效率高，还配有左右调整功能，使纸张走纸更顺畅、平稳。

B部涂胶部

涂胶辊与调胶辊采用镜面技术，尽可能避免甩胶现象。

回流胶系统，降低胶液损耗，稳定胶液黏合效果。

C部输纸部

输纸台采用超硬透明亚克力，保证纸张在高速运转情况下，走纸平稳。

D部底纸部

采用进口的打孔皮带吸风送纸结构，保证耐磨，吸力强劲，输送平稳。

适用纸张：A.B.C.D.E.F楞以及三层、五层纸板，高速输送纸顺畅准确。

底纸加压装置，提高翘曲瓦楞纸板进纸稳定性压力可根据需要调节大小。

E部电气部

整机全部采用同步带传动，使设备传动精度更平稳声音更小。E部按照欧洲

GE标准设计，保证整机稳定高效率、故障低以人机界面与PLC结合，将警告、

侦测故障、异常状况各项信息显示在屏幕上，一目了然。

F部传动部

采用进口同步带，保证传动精确、平稳、低噪音。

G部飞达部

采用高速共轭凸轮结构飞达，配备硬直线导轨，使飞达在高

速情况运行平稳，调节方便。

H部伺服部

光电感应对位装置：利用多组光电眼和底线前进相对位置，

使面纸两侧伺服马达做独立传动补偿，上下纸张对位精确

顺畅。

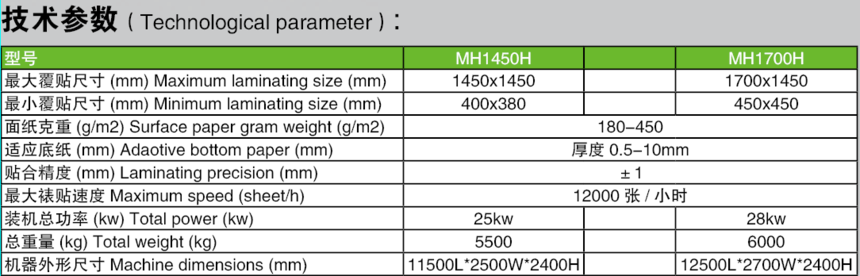

主要性能：

◆电脑化高速贴合，每小时12000张（纸张700mm以内）

◆送纸机采用直线导轨配高速共轭凸轮结构的飞达头保证在高速送纸情况下，平稳准确。

◆胶水涂布装：高精度涂布输送搭配纸张及上胶轮边挡结构自动页面控制，高达运转不溢胶能调节胶小回流。

◆感测补偿对位装置：利用多组电眼知底线前进相对位置，使用纸两侧伺服马达做独立传动补偿上下纸张对位，精确顺畅。

◆全功能电控系统：应用人机界面及PLC程式灯号显示，能自动侦测作业状态异常显示工作记录。
